Công nghệThách thức bền vững

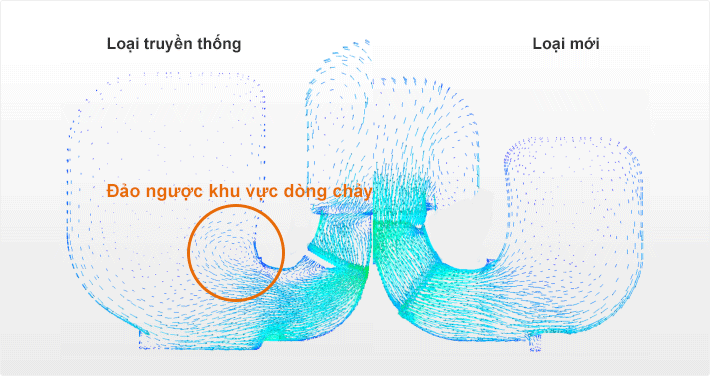

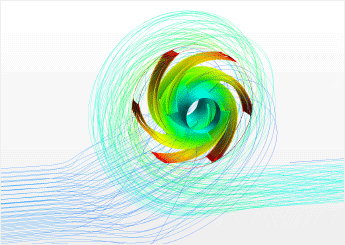

Phân tích chất lỏng và nâng cao hiệu suất cho bơm

Bằng cách sử dụng phân tích chất lỏng, chúng tôi tối ưu hóa hình dạng của bánh cánh quạt khi quan sát áp suất và phân bổ tốc độ một cách kỹ càng.
Hơn nữa, chúng tôi đang hiện thực hóa sự xuất hiện đồng thời của tốc độ và hiệu suất cao hơn bằng cách làm cho bánh cánh quạt khớp với khung bơm.

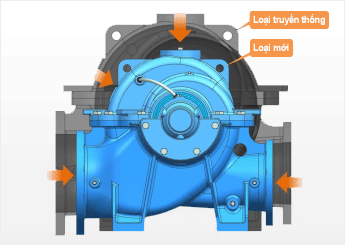

Thu nhỏ bơm

Tsurumi đang tiến hành việc thu nhỏ và giảm trọng lượng thông qua việc làm giảm độ dày của vỏ bằng phân tích cấu trúc 3D,
trong khi phân tích chất lỏng giúp duy trì hiệu suất bơm.
Kết quả là khối lượng bơm đã được giảm đáng kể so với các mẫu trước đây.

Công nghệ thu nhỏ bơm (Bơm hai cửa hút)

Phát triển và Thiết kế Bơm vòng chất lỏng

Bơm vòng chất lỏng hút và nén khí bằng cách sử dụng vòng chất lỏng quay và khoảng khí hình lưỡi liềm được hình thành bên trong vỏ hình trụ. Cánh bơm quay trên một trục được bố trí lệch tâm bên trong vỏ.
Dòng chảy bên trong máy bơm phức tạp do có hai pha: khí và chất lỏng. Trong giai đoạn phát triển và thiết kế, chúng tôi đạt được thiết kế tối ưu bằng cách sử dụng thử nghiệm hình ảnh hóa để nắm bắt dòng chảy phức tạp bên trong và các kỹ thuật phân tích khác nhau.
Qua đó, chúng tôi tạo ra các sản phẩm có độ tin cậy cao với mức hao phí năng lượng tối thiểu.

  • Nguyên lý hoạt động của bơm
    vòng chất lỏng

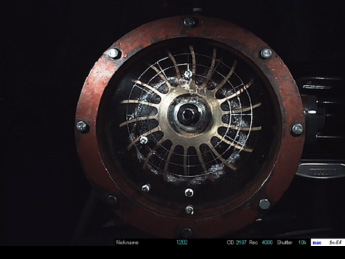

  • Thử nghiệm hình ảnh hóa dòng chảy
    bên trong

Kỹ thuật phân tích

Mật độ
Mật độ
Áp suất
Áp suất

Sự thay đổi về mật độ và áp suất của khí khi quay

Mô phỏng chất lưu dựa trên hạt (MPS)

Phương pháp thể tích hữu hạn (FVM)

Sự thay đổi của khí bên trong máy bơm do sự khác biệt về hình học

Phương pháp thể tích hữu hạn (FVM)
