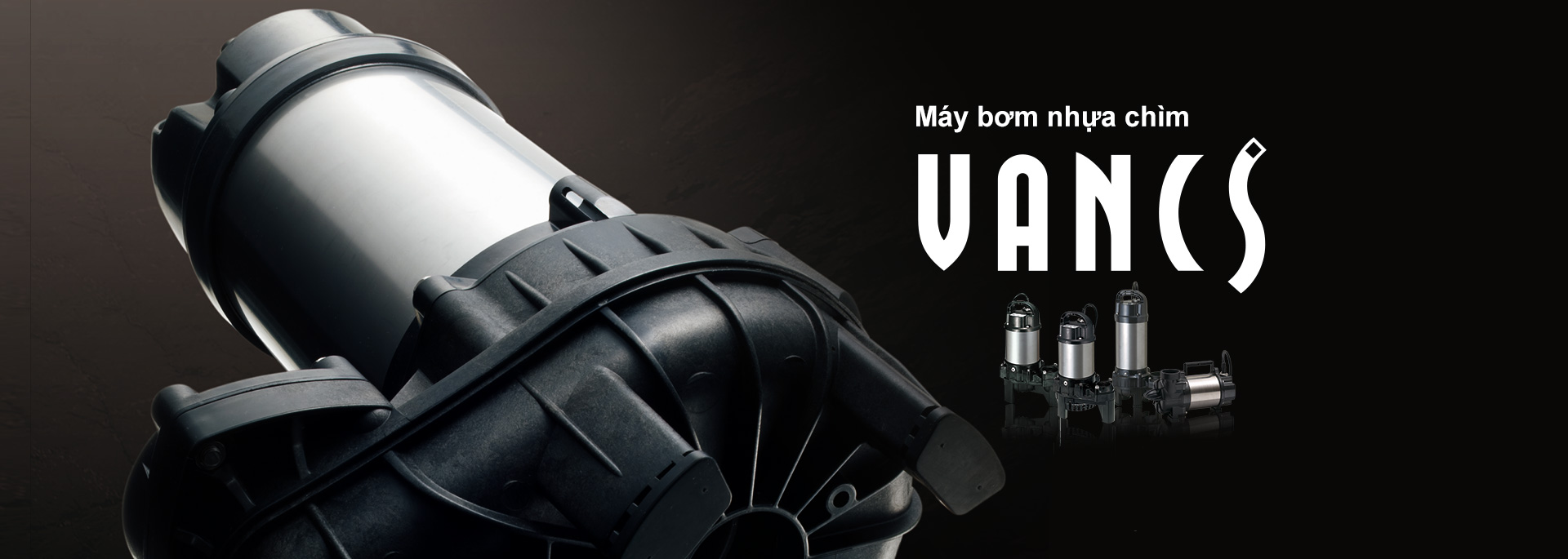

Máy bơm nhựa chìm
 VANCS

Dòng sản phẩm tăng cường: 0,15-3,7kW

Phù hợp cho nhiều ứng dụng khác nhau

  • PU Máy bơm nước thải chìm Vortex
  • PN Máy bơm nước thải chìm Vortex
  • PSF Máy bơm nước thải chìm −Đầu nhô cao− Kín
  • PLS Máy bơm nước thải chìm −Nằm ngang− Vortex
  • TM Máy bơm nước biển chìm Vortex
  • OM Máy bơm nước thải chìm −Kinh tế− Vortex

Thiết kế thực tế cung cấp khả năng chống ăn mòn tuyệt vời và độ bền tuyệt đối.

  • 1. Đầu vào cáp chống thấm

    Cáp cabtyre đều có bloc chống thấm ở đầu vào cáp trên máy bơm. Theo cơ chế này, mỗi sợi dây dẫn điện được bóc một đoạn vỏ bọc và đoạn đó được trám kín bằng cao su đúc hoặc keo trám epoxy chảy tràn giữa các sợi dây dẫn điện. Đặc điểm độc đáo này ngăn chặn sự thấm hút dọc theo từng sợi dây dẫn điện.

  • 2. Bộ bảo vệ động cơ

    Thiết bị bảo vệ động cơ nhiệt tích hợp sẵn phòng tránh tình trạng quá nhiệt do quá dòng hoặc trong điều kiện chạy khô không nước. Thiết bị không chỉ tự động ngắt nguồn điện động cơ mà còn tự đặt lại. Khi động cơ nguội về mức nhiệt an toàn, động cơ khởi động lại.

  • 3. Vòng bi

    Sử dụng vòng bi cao cấp có thể hoạt động ở nhiệt độ cao. Ngoài ra nhờ sử dụng vòng bi cầu C3 rãnh sâu hai mặt bít, và vòng bi được bôi trơn thường xuyên bằng mỡ bôi trơn, không cần phải bơm dầu bôi trơn.

  • 4. Dầu bôi trơn

    Paraffin lỏng được sử dụng trong seri bơm VANCS. Đây là loại dầu nguyên chất tinh chế cao cấp được sử dụng rộng rãi trong các ngành công nghiệp mỹ phẩm, dược phẩm và thiết bị chế biến thực phẩm. Việc sử dụng loại dầu này mở rộng phạm vi ứng dụng bơm cho các thác nước trang trí, hồ cá và nuôi trồng thủy sản, v.v...

  • 5. Phốt cơ khí đôi bên trong bơm

    Phốt cơ khí có hai mặt bích silicon carbide (SiC) được trang bị trong buồng chứa dầu. Các ưu điểm của phốt cơ khí được tăng gấp đôi, loại bỏ hư hỏng lò xo do ăn mòn, mài mòn hoặc bụi bẩn khiến cho các mặt phốt không đóng kín được và tránh bị mất nguồn làm mát cho mặt dưới của phốt trong quá trình vận hành khô không nước khiến mặt dưới của phốt bị hư hỏng.

  • 6. Bộ nâng dầu *Chưa có sẵn cho bơm seri OM

    Bộ nâng dầu đã được phát triển như một thiết bị bôi trơn cho phốt cơ khí . Sử dụng lực ly tâm của vòng bít trục, Bộ nâng dầu cung cấp dầu bôi trơn cho phốt cơ khí và tiếp tục cấp dầu cho mặt bích trên ngay cả khi dầu bôi trơn giảm xuống dưới thể tích định mức. Thiết bị đơn giản đáng ngạc nhiên này không chỉ đảm bảo bôi trơn và làm mát hiệu quả mà còn duy trì hiệu quả ổn định của trục và kéo dài thời hạn kiểm tra.

  • 7. Van xả khí *Chưa có sẵn cho bơm seri OM

    Để ngăn ngừa tình trạng "tắc khí", van xả khí được lắp trong vỏ bơm. Van xả khí này tương tự như van cầu một chiều. Khi không khí đi qua van, khối cầu sẽ nằm ở dưới đáy, nhưng khi bơm và nước bắt đầu chảy, khối cầu, nhờ độ nổi của nó, sẽ nổi lên và đóng cửa xả.

  • 8. Thiết kế kéo từ phía sau *Chưa có sẵn cho bơm seri OM

    Tháo các bulông giữa cácte chứa dầu và vỏ bơm phía trên cho phép thân bơm tách ra khỏi phần bơm chính và để lại phần động cơ với cánh quạt ở vị trí ban đầu. Điều này giúp dễ dàng kiểm tra các bộ phận chính. Bơm có thể được tháo ra / lắp lại bằng một tuốc nơ vít đầu pake (không bao gồm loại 0,15kW).

  • 9. Đế cao su

    Đế cao su được lắp trên mỗi giá đỡ của bơm có công suất từ 1,5 đến 3,7kW và seri bơm PLS. Điều này giúp không làm trầy xước bề mặt sàn.

HỆ THỐNG KHỚP RỐI RAY DẪN TOK

Hệ thống khớp nối ray dẫn TOK nối bơm và đường ống một cách dễ dàng chỉ bằng cách nâng và hạ bơm, từ đó hỗ trợ công tác bảo dưỡng và kiểm tra mà không cần xuống hố chứa.

Làm bằng nhựa chất lượng cao, hệ thống TOK được thiết kế có khối lượng nhẹ dùng cho bơm có kích thước từ nhỏ đến trung bình.
Ống xếp cao su gắn vào móc dẫn đảo ngược về phía ống khuỷu thẳng góc khi bơm bắt đầu hoạt động, và bịt kín nhờ vào áp suất bơm. Đặc tính này giúp loại bỏ rò rỉ ở vòng bít nếu sử dụng bơm có khối lượng nhỏ cùng với hệ thống TOK.

Hệ thống TOK có sẵn trong tất cả các loại bơm trong seri PU, PN và PSF.

MODEL TỰ ĐỘNG LUÂN PHIÊN & TỰ ĐỘNG

  • Model tự động

    Model tự động loại phao nổi có mạch điều khiển tích hợp và hai rơ-le báo mức hoạt động ở điện áp thấp. Hoạt động tự động trong trường hợp có sự thay đổi của mức nước.
    Model được xác định theo hậu tố "A" và có sẵn trong các loại bơm seri PU, PN, PSF và TM.

  • Model tự động loại phao hình trụ chỉ có sẵn đối với bơm seri OM.
    Việc sử dụng rơ-le báo mức độc đáo này khiến cho model bơm tự động trở nên nhỏ gọn và cho phép lắp đặt trong những không gian nhỏ hẹp. Hoạt động tự động với bảng điều khiển đơn giản.

  • Model tự động luân phiên

    Model tự động luân phiên được sử dụng cùng với model tự động. Kết hợp sử dụng hai bơm này cho phép mỗi bơm hoạt động luân phiên mà không cần có bảng điều khiển.
    Model tự động luân phiên có 3 phao nổi và được xác định bằng hậu tố "W".
    Thao khảo lựa chọn model cho các số model và loại sẵn có trong seri bơm PU, PN và PSF.

Cách Model tự động luân phiên hoạt động

Hoạt động chính

  • 1

    Mức nước nâng lên và chuyển sang phao nổi #2. Phao nổi #2 được kích hoạt nhưng bơm chưa vận hành. Khi mức nước nâng đến Phao nổi #3 và phao này được kích hoạt thì bộ phận "W" mới bắt đầu hoạt động.

  • 2

    Bộ phận "W" xả nước (mức nước giảm).

  • 3

    Khi mức nước giảm xuống Phao nổi #2, phao được kích hoạt và bộ phận "W" dừng lại. Mạch xoay chiều dừng bộ phận "W" cho lần dâng nước tiếp theo.

  • Tăng đột biến dòng nước vào

    Nếu dòng nước chảy vào vượt quá công suất của bộ phận "W" và mức nước tăng đến Phao nổi #4, bộ phận "A" sẽ khới động.

Hoạt động thứ cấp

  • 1

    Khi mực nước tăng lên, Phao nổi #1 trên bộ phận "A" được kích hoạt nhưng bộ phận sẽ không khởi động cho đến khi Phao nổi #4 được kích hoạt.

  • 2

    Bộ phận "A" xả nước (mức nước giảm).

  • 3

    Khi mức nước giảm và Phao nổi #1 được kích hoạt, bộ phận "A" dừng lại. Đồng thời, bộ phận "W" sẵn sàng hoạt động ở mức nước tăng tiếp theo.

  • Tăng đột biến dòng nước vào

    Nếu dòng chảy vào vượt quá công suất của bộ phận "A" và mức nước tăng đến Phao nổi #5, bộ phận "W" sẽ bắt đầu hoạt động.
